Я обещал нарисовать схемы. К сожалению сидюк отказался читать старый диск с векторным редактором, по-этому пришлось рисовать в фотошопе. Так что немного криво, но смысл будет ясен, надеюсь.
Пишу это в надежде, что В. Карлов перестанет выдумывать сущности, а начнет пользоваться знанием.

Пишу потому, что В. Карлов позволил себе посмеяться над экспертами, которые утверждали, что при взрыве РШГ-1 под окном с проломом, на полу должны быть следы осколочных повреждений. Аргумент он привел убийственный: в таком случае и от взрыва СВУ должны быть повреждения на полу. А их нет. Вот рядом, где взорвались СВУ - там есть. А под окном - нету.
- Действительно, как же так? - подумает неискушенный читатель. А ведь В. Карлов прав!

А на самом деле В. Карлов - не прав.
И вот почему.

Для начала рассмотрим процесс метания осколков при взрыве СВУ.
Для простоты возьмем самый простой случай, когда заряд ВВ представляет из себя кирпич, а осколочные элементы находятся на одной из его граней.



На первом рисунке показаны готовые поражающие элементы (черные точки) и заряд ВВ (розовый).
На втором - направление движения осколков после взрыва ВВ. Двигаться они будут практически перпендикулярно грани, с некоторым отклонением ближе к углам "кирпича".
Это - азы, это очевидные вещи.

Давайте рассмотрим пример СВУ-бутылка.
Была взята двухлитровая пластиковая бутылка от колы. У нее был срезан верх. Внутрь вставлен заряд ВВ -   кусок кабеля для разминирования - имеющий круглое сечение. Полости по краям были засыпаны поражающими элементами - шариками, роликами, кусками проволоки и т.п.
Так как дно бутылки - скруглено, поражающие элементы будут находиться не только вдоль боковой грани ВВ, но и снизу, с торца. Тем более, что СВУ трясли, пока везли. Можно уверенно утверждать, что поражающие элементы были расположены как вдоль заряда ВВ, так и возле днища бутылки - с его торца. Т.е. со всех сторон. Срезанная сторона была заклеена скотчем, так что ГПЭ наверняка были и там тоже.

Схему рисовать не стал, вот фото:



Справа - бутылка с шариками, верх у нее обрезан. Слева - кусок детонирующего кабеля, вытащенный из одной из бутылок. Масса ВВ - около килограмма.

Куда полетят поражающие элементы при взрыве такой бутылки?
Они полетят во все стороны от центра ВВ. Т.е. перпендикулярно стенкам и донышку буьылки.
Думаю, это - тоже понятно.

Если такое "СВУ-бутылку" поставить на стул и взорвать, то осколки полетят в людей, в стены и в пол.
Именно это мы и наблюдаем в тех местах, где они взрывались - слева и справа от окна с проломом.

Вот например пол слева от окна. Там предположительно взорвалась именно такая бутылка. Осколочные повреждения пола видны отчетливо.





Пока что всё по-науке.

Теперь переходим к РШГ-1.
РШГ-1 - это термобарическая граната (реактивная штурмовая граната)
Боевая часть полностью заимствована у гранаты ТБГ-7В. Пусковое устройство и двигатель взяты от РПГ-27. Рассматривать будем только БЧ, т.к. они одинаковые.
Вот граната ТБГ-7В:



Рассмотрим схемку боевой части. Вид сбоку и вид сверху в разрезе.



Розовым обозначен заряд конденсированного ВВ - гексогена. Его там 250 грамм.
Желтый - это огнесмесь. Смесь изопропилнитрата и алюминиевой пудры.
Серый - взрыватель.

Что происходит при взрыве? Не будем сейчас говорить про огнесмесь, только про разлет осколков.
Итак, сдетонировала гексогеновая шашка. Металлическую рубашку гранаты раздробило на мелкие фрагменты и они полетели. Куда? Да точно так же, как и в случае с СВУ-Бутылкой. Схема то точно такая же.




А теперь смоделируем ситуацию, описанную экспертами: граната ударяет в стену (вернее в деревянную облицовку батареи отопления, но сейчас это не важно).

Бабах:



Зеленым обозначена преграда, коричневым - пол.
Куда полетят осколки? Правильно часть осколков обязательно полетит в пол. Однако осколочных повреждений в том месте нет. Вывод? Вывод простой - РШГ-1 (ТБГ-7В) там не взрывалась. Чего смешного нашел тут В. Карлов - известно ему одному.

Едем дальше.
Теперь рассмотрим взрыв "чемодана".
Обратите внимание на его форму, она довольно хитрая. В вертикальной плоскости он вогнут, а в горизонтальной - выгнут.



Зачем такие хитрости? Хитрости эти нужны потому, что чемодан сей изготовлен по образу и подобию армейской противопехотной  мины МОН-90 (Мина Осколочная Направленная). Что это за мина и с чем ее едят?



Мина очень мощная. В ней - 6.2 кг тротила и 2 тысячи осколков. Это у фабричной. Чемоданы же, со слов Басаева снаряжались аммоналом и были забиты 1 тыс. осколков. Правда, как он их считал - он не рассказал.

Вот она в разрезе. Поражающие элементы находятся только с одной стороны.



А ее хитрая форма сделана именно для того, что бы усугубить ее направленность.
Вот так выглядят сектора разлета осколков такой мины. Слева - вид сбоку, справа - вид сверху. Извините за корявый рисунок.




Поставим ее на стул:



Ну и что мы видим? Мы видим, что осколки летят вперед, а в пол не летят. А пол сломан фугасным действием взрыва, т.к. в чемодане было от трех до 6 кг ВВ.

И чего тут смешного? Ничего. Эксперты - правы.

Теперь про осколки на стене у двери (первый взрыв)
Могли туда попасть осколки от взрыва чемодана? Ну а почему бы и нет? Мы же не знаем конструктивные особенности тех чемоданов, которые были в школе. При кустарном изготовлении могли ГПЭ попасть в район грани чемодана? Могли. Могли они попасть туда во время тряски по проселочным дорогам? Могли.

Например вот такая ситуация (вид сверху)



Чемодан стоит на стуле и развернут в зал. Некоторое кол-во осколков находится в районе его правой грани.
Взрыв... На стене следы фугасного и осколочного повреждения.

В. Карлов, если иметь знания и некоторое пространственное мышление, то всё объясняется довольно просто.
Эта заметка написана в качестве ликбеза и не подразумевает обсуждения.
По-этому тему закрываю. Поблагодарить можете в любом другом разделе.
« Последнее редактирование: 09 Июня 2009, 00:45:13 от Leon » Записан
Leon
Глобальный модератор
*
Offline

Сообщений: 6,482



« Ответ #1 : 08 Июня 2009, 23:18:38 »

Более подробно про направленные мины  можно почитать  в американском патенте на мину Claymore - которую в СССР передрали и назвали МОН-50. Потом она развилась в МОН-90.

http://www.reyndar.org/~reyndar1/karlovoskolki/Claymore_Anti-personnel_Fragmentation_Weapon_-_US_Patent_2972949.pdf
Еще выкладываю американский же мануал по этой мине.
http://www.reyndar.org/~reyndar1/karlovoskolki/FM_23-23_Anti-Personnel_Mines.pdf

Еще есть руководство по кустарному изготовлению таких мин, но его я выкладывать не буду, дабы не плодить Улыбка
Записан
Leon
Глобальный модератор
*
Offline

Сообщений: 6,482



« Ответ #2 : 09 Июня 2009, 00:02:57 »

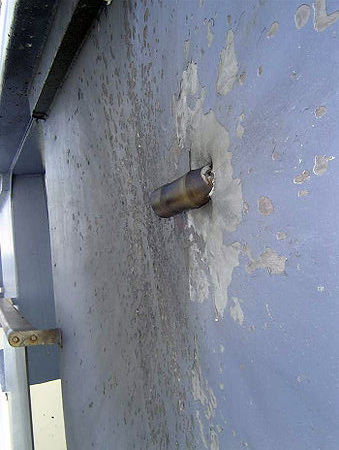

Вот типичная картина осколочных повреждений от РПГ-шной гранаты.
Это не РШГ, но осколки - такие же.
Записан
